ABOUT製品の特長
タイプ・型番
- 6500Kタイプ（ YLED AC100V-65k ）
- 5000Kタイプ（ YLED AC100V-50k ）
- 3000Kタイプ（ YLED AC100V-30k ）
仕様・オプション
- 昼光色・昼白色・電球色
- 電気用品安全法に適合《PSEマーク付き》
- 光ムラ・変色を抑えたこだわりの配光
- １～100個まで１回路で接続可能
- 長期三年保証
製品の情報

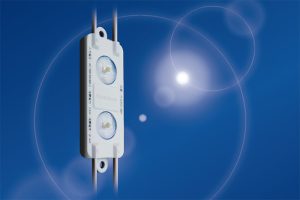

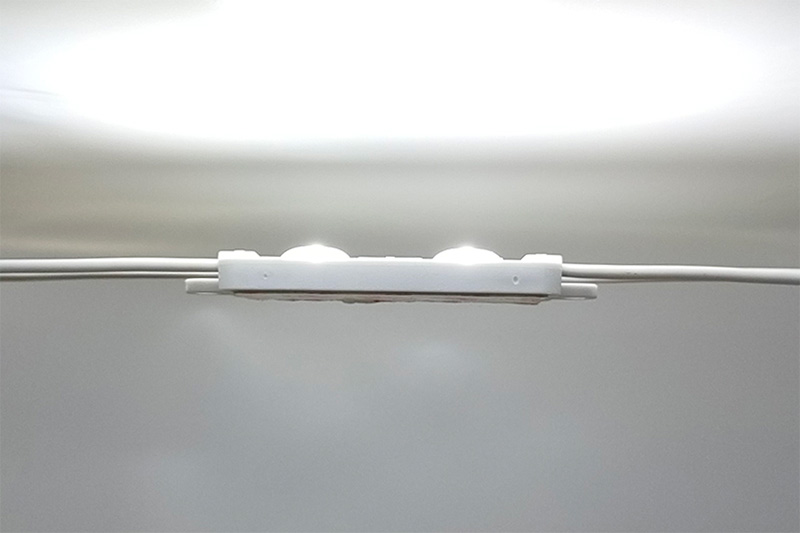

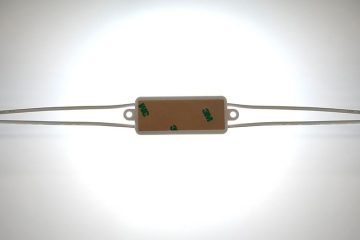

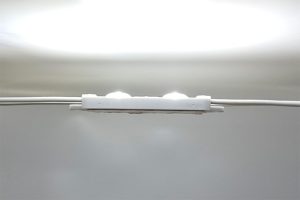

サイン・照明関連のLED開発歴10年以上の吉日が完全国内向けに開発したAC100V入力タイプのLEDモジュールです。
特に同スペックでは稀な電気用品安全法に適合したPSEマーク付きなのが最大の特長です。安心・安全にお取り扱いいただける製品です。１個からご購入いただけます。
推奨仕様
- 最小／最大：1個／100個
- 防水等級：IP65相当（露出設置は不可）
- 取付ピッチ：配光図サービス有
製品の特長
光りムラを最小限に抑える事で近距離でも使用しやすいモジュールになりました。
硬過ぎず柔らか過ぎない材質は温度による伸縮にも強く長期保証を可能にしました。

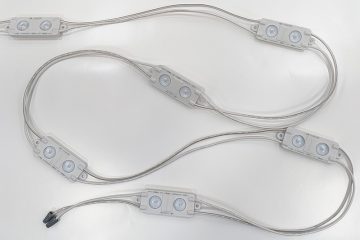

スイッチング電源不要で、最大100個まで連結が可能です。レンズの性能を最大限に引き出します。

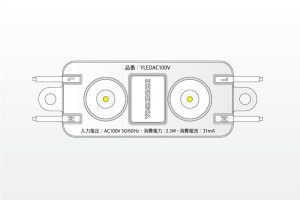

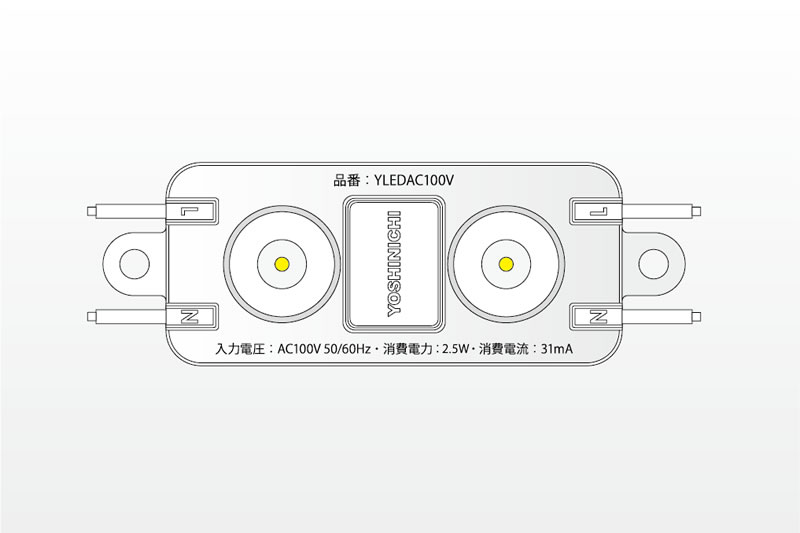

製品の仕様
| モジュール品番 |
YLED AC100V-65K
|
YLED AC100V-50K
|
YLED AC100V-30K
|
|---|---|---|---|
| 色温度 |
昼光色(6,500K)
|
昼白色(5,000K)
|
電球色(3,000K)
|
| 照射角度（参考値） |
170°
|
||
| レンズ仕様 |
超広角・拡散レンズ
|
||
| 入力電圧 |
AC100V(±6％) 50/60Hz
|
||
| 消費電力 |
2.5W
|
||
| 入力電流 |
31ｍA
|
||
| 入力容量 |
31VA
|
||
| 使用温度 |
-20℃ ～ 55℃
|
||
| 安全規格 |
PSE
|
||
| 防水等級 |
防滴仕様：IP65相当
|
||

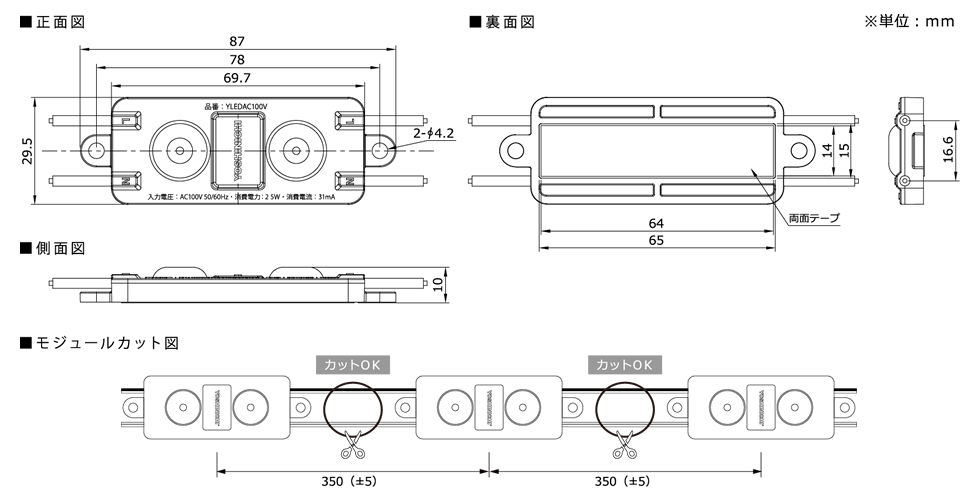

Specifications製品仕様
CAUTION注意事項
【 正面発光 推奨ピッチ(参考) 】
計算公式：本製品発光面から面板下面まで高度×2倍 ＝ 推奨配光ピッチ
| 厚み(深さ) | 70mm | 80mm | 90mm | 100mm | 110mm | 120mm |
|---|---|---|---|---|---|---|
| 推奨ピッチ | 140mm | 160mm | 180mm | 200mm | 220mm | 240mm |
※ 推奨ピッチは光ムラの出ない最小LEDモジュール数の記載で明るさを保証するものではございません。
※ ピッチは厚み・深さにより調整が必要です。非推奨ピッチでは光ムラが出る場合がございます。
※ ピッチ・数量の算出は当社基準となります。数量の増減が必要な場合もあります。参考値としてご利用ください。
※ 仕様、取付条件等によっては、光ムラ・色ムラが生じる場合がありますので組込時に内照での点灯確認を必ず行ってください。

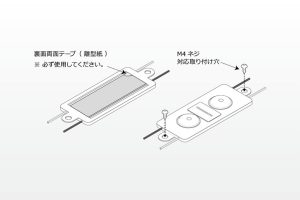

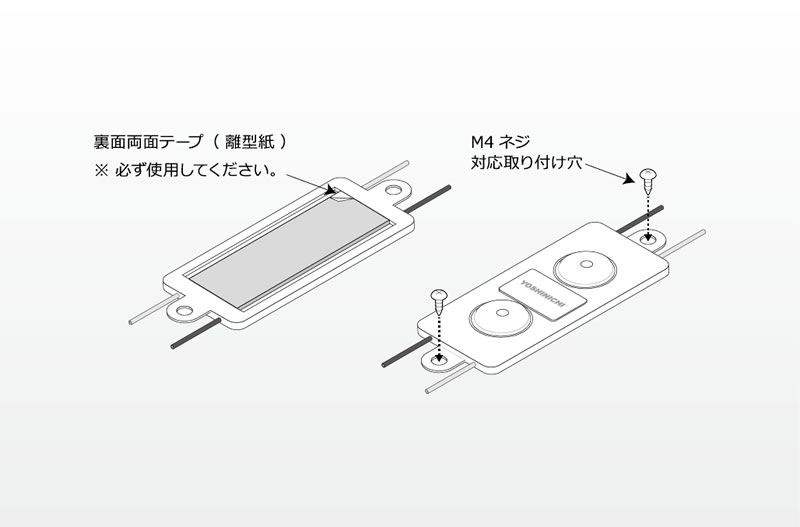

※ 本モジュールは1個単位でご使用いただけます。 それぞれの端末部を必ず絶縁防水処理してください。

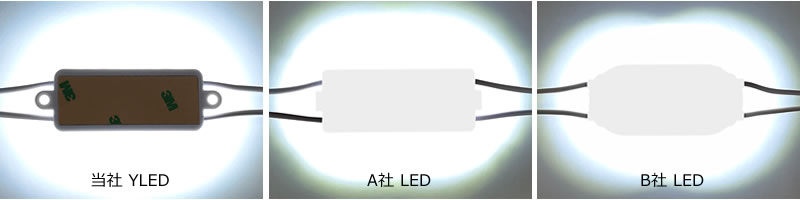

LEDモジュール同等スペックの比較イメージ（ 6500Kタイプ ）
当社モジュールはムラが少なく境目まで変色なく滑らかな光。
